Ziduri de sprijin și culee de pod
Alternativa rentabilă la structurile traditionale de sprijin
Structurile de susținere pentru culeele podului și zidurile laterale asigură suport umpluturii terasamentului, sustinând întreaga sarcină de pe puntea podului. Aici, zidul de sprijin al podului poate acționa și ca substructură la fiecare capăt al deschiderii podului, oferind suport vertical și lateral pentru suprastructură.
Zidurile de sprijin sunt vitale pentru locurile cu teren în pantă - unde trebuie menținută suprafața maximă dezvoltabilă - sau care necesită o schimbare bruscă a nivelului suprafeței. Aceste structuri de susținere oferă, de asemenea, o reducere a presiunii pământului care acționează asupra structurilor îngropate.
Tehnologia Tensar utilizeaza diverse geogrile de armare a pamantului. Solutiile complete de la Tensar sunt ușor de instalat și oferă durabilitate, performanță și integritate structurală pe termen lung. Acestea reduc costurile de construcție, find o alternativă cu costuri mai mici in comparatie cu betonul armat sau structurile pe piloti si utilizeaza materiale variate pentru umplutura - inclusiv materiale relocate din santier.

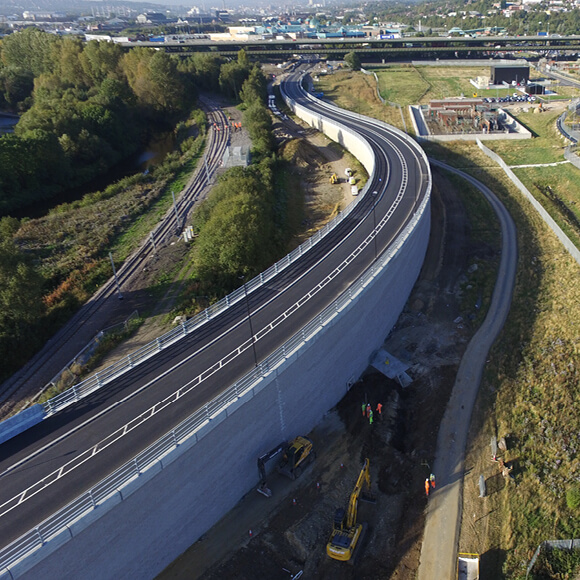

Ziduri din pamant armat
Zidurile de sprijin din pământ stabilizat mecanic oferă o zonă de umplutură din pământ în spatele fatadei verticale, stabilizată cu geogrile de armare sau geotextil așezat orizontal în straturi la fatada. Aceasta este adesea folosită pentru la culee de pod iar fațada exterioară a structurii este de obicei din blocuri de beton, panouri prefabricate din beton sau geotextil cu plase din oțel. Această acoperire este nestructurală și e susținută de umplutura stabilizată, de obicei prin atașarea de geogrile.
Structurile de pamant armat corect proiectate sunt capabile să suporte o suprasarcină mare, făcându-le potrivite pentru construirea de ziduri de sprijin la culee de pod. Programul de calcul pentru proiectare TensarSoil oferă printre altele si aceasta oportunitate .
Ziduri de sprijin terasate
Zidurile inalte de sprijin pot fi construite si in trepte, formand o serie de terase. Acest lucru poate fi mai plăcut din punct de vedere estetic și permite vegetației să înverzească. În unele cazuri, nivelul superior poate fi înclinat, astfel incat sa formeze un taluz abrupt inierbat. Structurile de pamant armat Tensar potrivesc bine pentru acest tip de construcții pe etaje. Proiectul ține cont de geometria fațadei și poate reduce costurile în comparație cu structurile cu o singură fațadă.

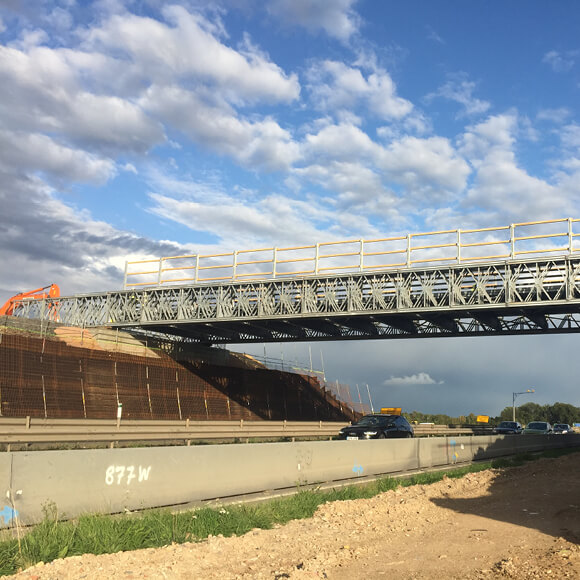

Structuri de sprijin la poduri
Culeele de pod pot fi simple structuri de sprijin al pământului care susțin numai umplutura taluzului, cu încărcarea verticală data de pod transmisa separat in stâlpi. Cu toate acestea, a inceput sa devina o obisnuinta sustinerea prin intermediul direct al masivului de pamant armat, transferând toată încărcarea podului în structura de pamant armat. Soluțiile Tensar pentru culee de pod oferă economii majore de costuri și reduceri ale duratei de construcție în comparație cu zidurile sau stalpii de sustinere din beton armat.
Structuri de descarcare a presiunii
Structurile îngropate sunt supuse încărcărilor laterale din cauza presiunii pământului. Este posibila separarea încărcarii laterale data de pământ de încărcarea verticală pe astfel de structuri utilizand structuri de sprijin in relief pentru eliberarea presiunii în afara structurii îngropate. Structurile de sprijin Tensar sunt ideale in aceste cazuri, deoarece blocul de pamant stabilizat suportă toate încărcările laterale ale pământului, lăsând structura îngropată să suporte doar încărcare verticală și hidrostatică.
În același mod, structuri de contrapresiune au fost utilizate pentru a reduce presiunea pământului care acționează asupra zidurilor vechi de zidărie sau a lucrărilor de poduri. În unele cazuri, au fost adoptate agregate ușoare pentru umplutura armată ca sa minimizeze presiunea în spatele structurii protejate. Această abordare a fost folosită pentru a proteja multe structuri existente cu importanță istorică sau arhitecturală.

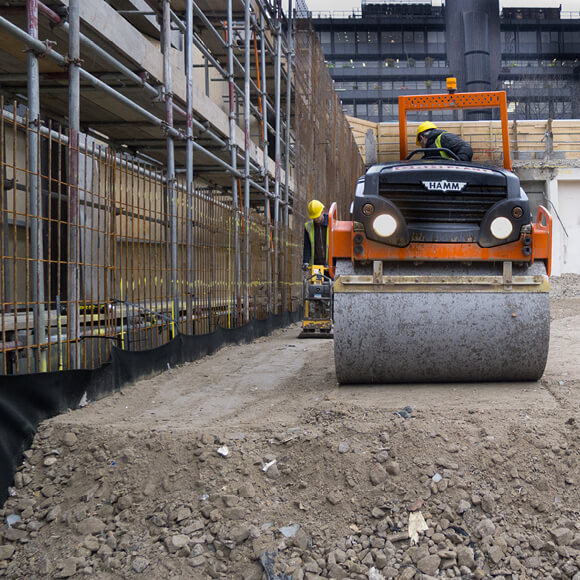

Ziduri temporare de sprijin
Zidurile temporare de sprijin sunt necesare pentru multe tipuri de construcții în etape. Sistemele pe piloți au fost alegerea preferată timp de mulți ani dar aceste sisteme sunt scumpe, necesitând echipamente grele de ridicare și de batere a piloților, precum și forță calificată pentru instalare.
Structurile armate TensarTech TR2 vă permit construirea fără provocările și cheltuielile altor tehnici. Cu un sistem economic de fațada cu geotextil si produse din sârmă, echipamente de instalare ușoare și utilizarea forței de muncă necalificate, TensarTech TR2 oferă o alternativă durabilă și cu costuri reduse. Aceste ziduri de sprijin sunt ideale pentru construcții în etape, întreținerea traficului, la culee de poduri rutiere și proiecte similare.
Beneficiile structurilor de sprijin cu geogrila și geotextil
Există multe beneficii utilizand structurile de sprijin cu geogrilă Tensar și structurile de pamant armat. Aceste sisteme pot reduce semnificativ costurile prin eliminarea cerințelor pentru fundație și prin utilizarea materialelor de umplutură de „calitate inferioară”, cum ar fi agregate reutilizate sau materiale relocate in santier.
Alte beneficii ale structurilor de sprijin cugheogrile cuprind:
-
Certificare pentru o durata de viață proiectata de 120 de ani.
-
Construcție rapidă fără a fi nevoie de echipamente de ridicare grele sau de cofraje de susținere.
-

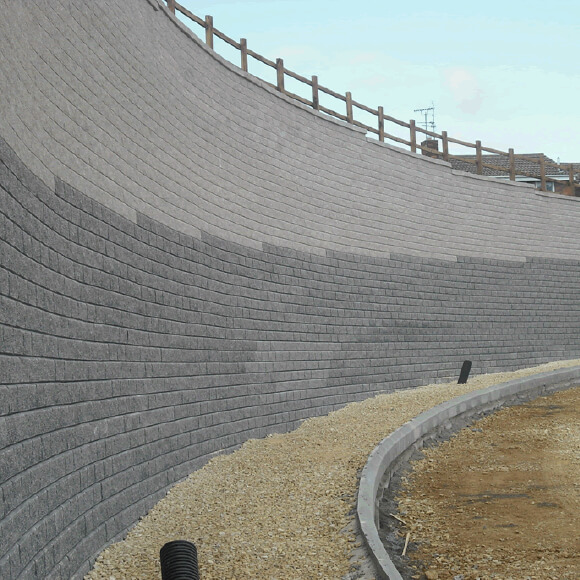

O gamă largă de finisaje, inclusiv blocuri modulare, panouri de beton, unități umplute cu piatră sau placare cu piatră sau zidărie. Selecția se poate baza pe costul construcției, durata de viață, estetica sau nevoile și condițiile specifice ale proiectului.
Avantajele utilizarii geogrilei la culeele de pod
Culeele portante care încorporează structuri de sprijin cu geogrile Tensar s-au dovedit a fi foarte eficiente atunci când sunt supuse la încărcări seismice, avand tasări și deteriorari structurale reduse. Metodele alternative de eliminare a încărcării laterale induse termic au cerințe ridicate de întreținere, ceea ce duce la perturbări și costuri inerente. Tensar a dezvoltat tehnici de proiectare pentru culeele de pod, unde toate sarcinile laterale sunt transmise direct in reazem. Sarcina este purtată de blocul de pamant stabilizat, inclusiv încărcarea laterală ciclică de pe puntea podului.
